东莞市马驰科注塑模具厂从业者应该都知道素材上有结合线，对产品的外观有比较大的影响。另外，如果产品结合线处强度不足，还容易折弯断裂等不良。接下来请看东莞市马驰科注塑模具厂对结合线的分析。

产品的结合线受到几个因素的影响，如：模具设计中进胶点数量、位置，产品的胶厚不均，形状不同等。塑胶结合位置一旦结合度不足，则会对产品的强度有很大的影响！

对此，东莞市马驰科注塑模具厂是如何解决结合线带来的问题呢？

1-产品结构设计时，尽量避免开孔形状，减少胶厚不均的布局

2-进点设计时，尽量少点数减少塑胶多处合流的机会

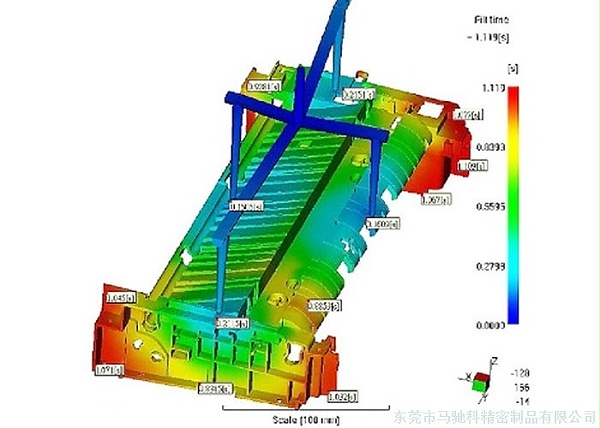

3-进点位置设计时，从厚到薄的方向设置，需要通过模流分析进行前期评估

4-前段无法避免结合线产生时，注塑成型时要注意料温和模温的控制

5-结合线处排气是否适当要保证

6-通过材料更换减少损害等

上述1-5相信大家都有相关的经验，今天主要为大家举例说明一个较为特殊的产品，因为经验的不足有发生过批量问题造成较大损失，希望能够给大家能够借鉴这些处理经验。

这款产品叫美容花洒，内部装有一只瓶装美容液，这款美容液对普通塑胶有一定的劣化作用。另外，这款产品表面需要水电镀。但是，此产品因为结构问题，有多处胶厚不均现象。

鉴于此，我们对产品进行了研讨分析并得出结果如下：

1-结合线必然产生；

2-将材料定型为更适合电镀的ABS727。

确定方案以后，即开模生产。但是很快发现因为对美容液体的研究不足，导致塑胶劣化并出现结合线扩大的漏水现象！

查明原因后，我们更换多种塑胶材料进行实验，都无法解决问题。直到购买了日本的一款耐药性更强且适合电镀的ABS其他型号的材料，才将问题解决！

东莞市马驰科注塑模具厂发现这个问题的根本原因是对美容液成分属性不够了解。美容液等美容相关的产品里面都含有一定药性成分，这个药性对于塑胶的要求非常高（对 没有结合线的产品影响不大），有结合线的部分时间久后会出现劣化现象。

当然，结合线产品如果在功能结合方面也有发现的断裂等现象，因此，东莞市马驰科注塑模具厂的设计师们应该要多注意这点。我们将以上实际经验教训作为一个案例与大家分享，希望能让大家在以后的工作中，避免再犯这样的错误，少走弯路。

本文出自东莞市马驰科精密制品有限公司转载请说明出处及链接

更多信息可以访问（https://www.matsuga.com.cn）
