东莞市马驰科双色注塑厂 为了让模具加工成果达到客户的要求,制定了很多的模具加工规范。对于并非核心部位的模具撑头和中托司,同样也有高标准的要求。接下来,就由东莞市马驰科双色注塑厂为大家详细介绍下:关于模具撑头、中托司的加工规范。
<="">
一、撑头存在的意义是:为了保证成型模具的正常生产,预防模具成型冲压变形造成产品披锋,后模支撑B板应布置适量的撑头。

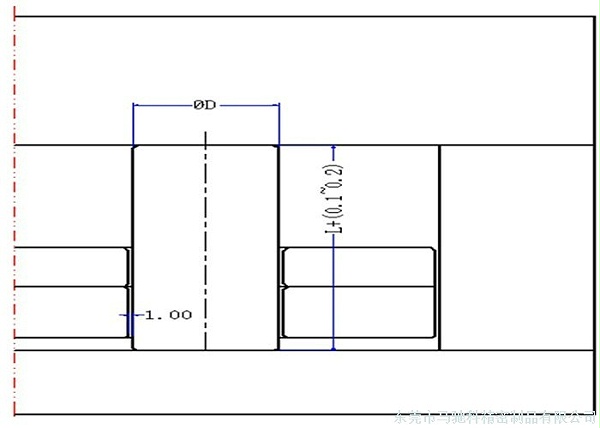

其加工规范一般是:长度等于方铁的高度加上(0.1~0.2)mm。另外,撑头需用螺丝固定在模具的底板上。

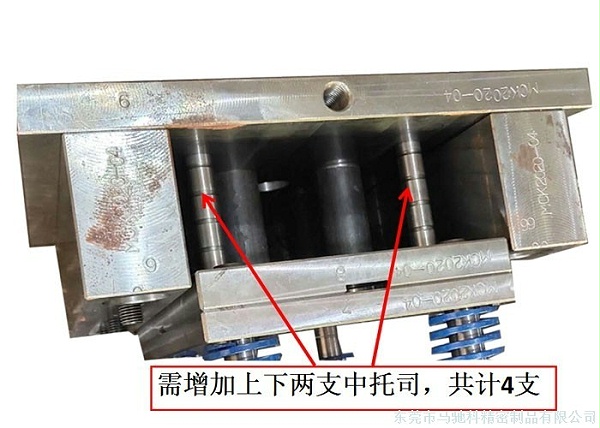

二、中托司的目的是:为防止顶针、司筒针在顶出时不平衡,许多顶针、司筒批锋是由此造成的。
对于其加工标准,东莞市马驰科双色注塑厂规定如下:
A、大模(4050以上)顶针板按标准加装中托司。
B、行位较大,且多个行位的模具需增加中托司
C、顶针,司筒较多,且有斜顶的需加做中托司。
<="">
注:有些模具因设计疏忽该加中托司的漏加,造成司筒,顶针披锋,烧针卡死等问题,后续补加中托司,造成生产延期,浪费工时,且有的难找位置补加。
东莞市马驰科双色注塑厂关于成型模具撑头,中托司设计制作规范技术就分享到这里了,如果有想要了解更多模具设计知识的朋友,可以进入东莞市马驰科双色注塑厂官网,那里有详尽的技术百科资料以及模具加工技术分享,欢迎访问!
